这是邻居送我的一个坏掉的苹果专用的充电宝，让我着玩。

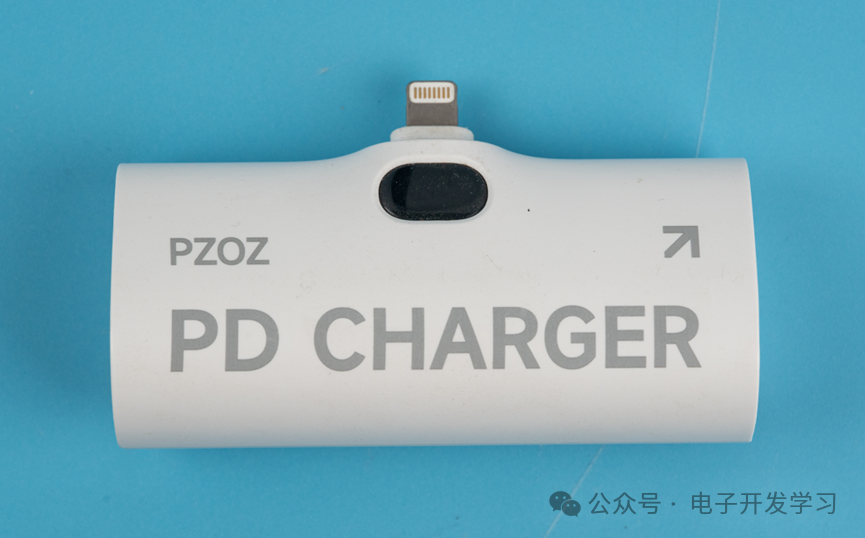

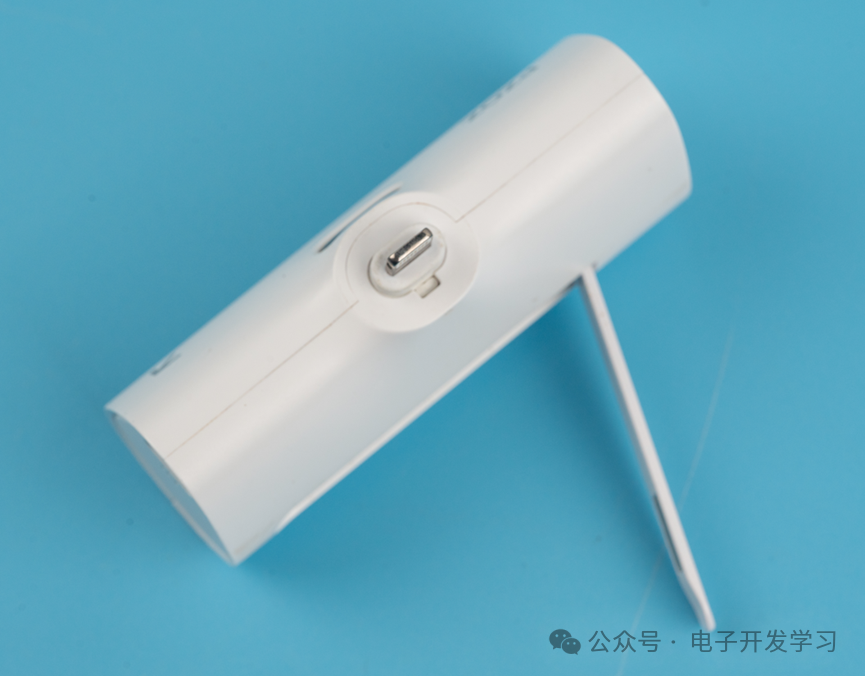

这个充电宝设计的蛮有意思。它的输出固定在外壳上，用的时候直接插入手机底部的充电口即可。侧面有一个便携支架掰开之后，就可以当作手机支架用。

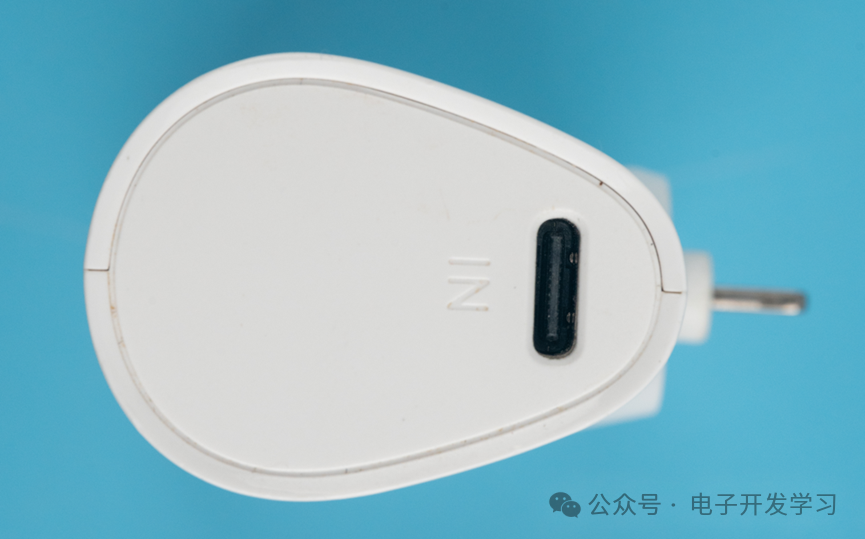

一个侧面是充电输入口。

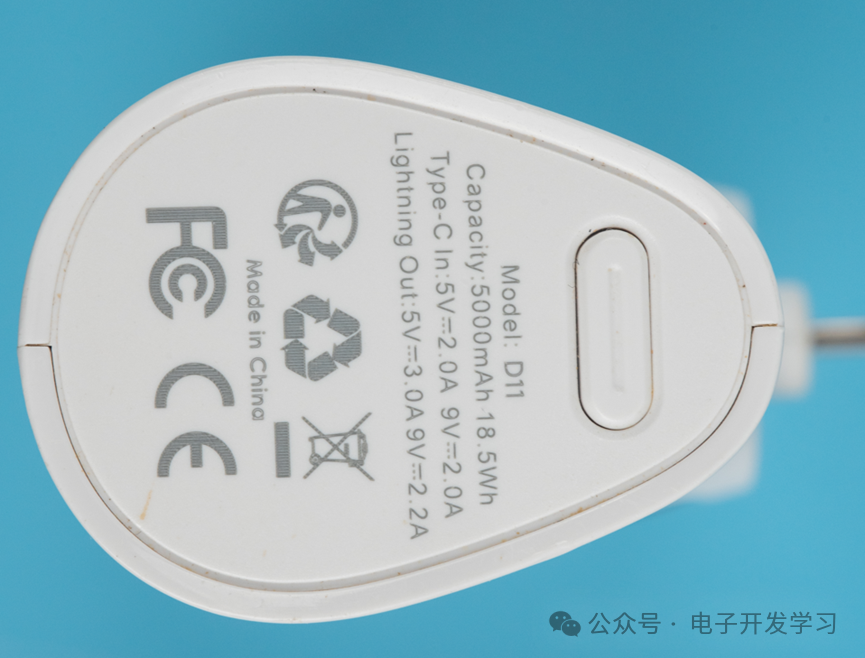

另一个侧面写着型号是D11，容量5000mAh，充电输入5V2A或者9V2A。Lighng输出口的输出功率是5V3A或者9V2.2A，这几乎能给使用Lighting的苹果手机以最快的速度充电了。

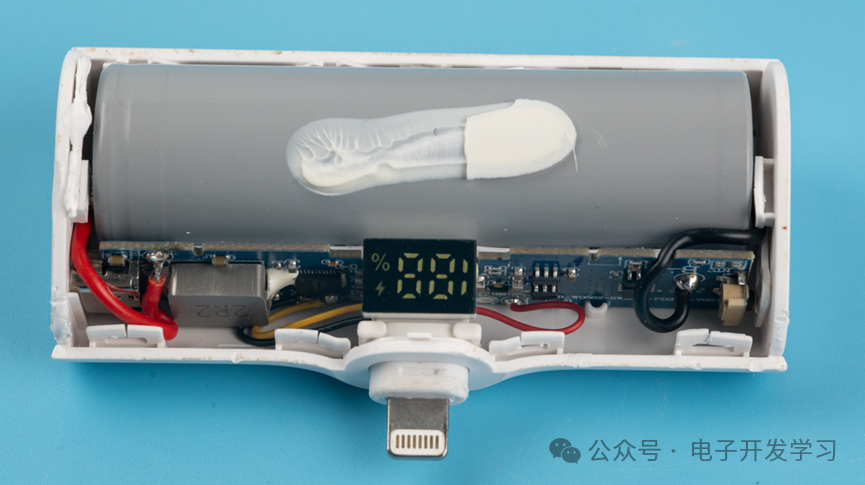

拆解。注塑外壳，合缝采用了卡扣结构加超声波焊接的方式。

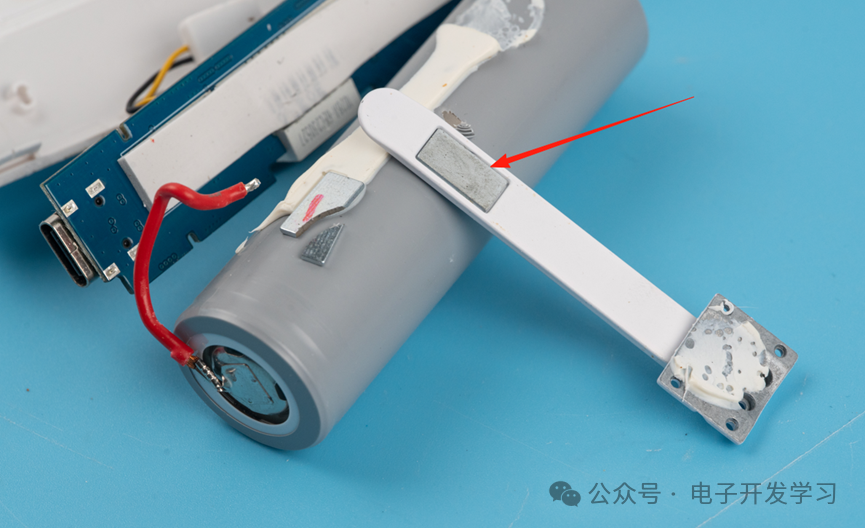

这个支架是金属的，上面还镶嵌了一个磁铁，用来确保不适用的时候，支架吸合在充电宝外壳上。
这个充电宝用了一颗亿纬锂能的21700圆柱状，容量5Ah。

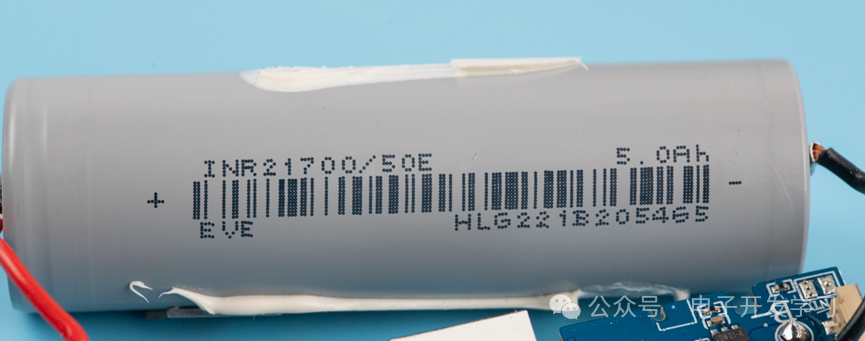

电芯特写。

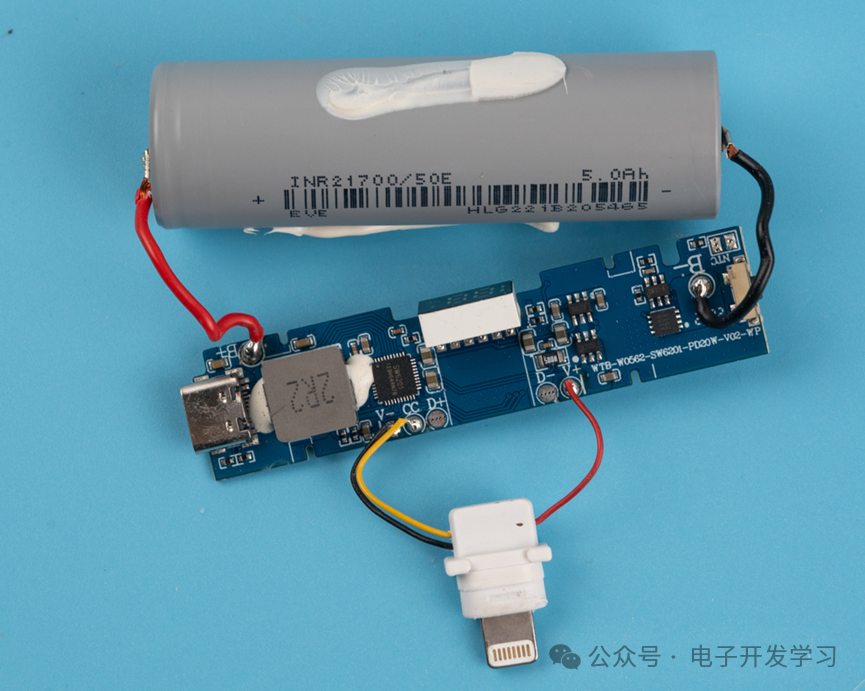

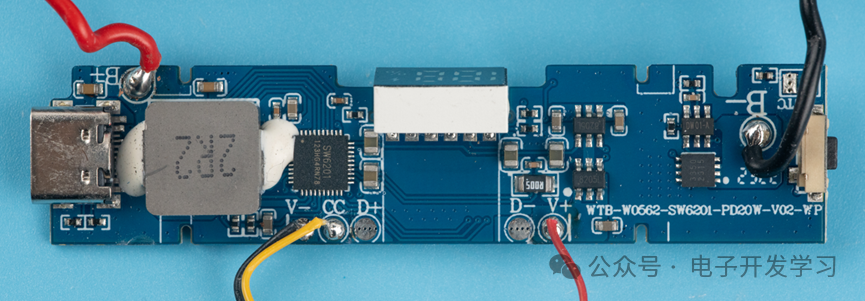

电路板正面。用了很大的一个2.2uH一体。

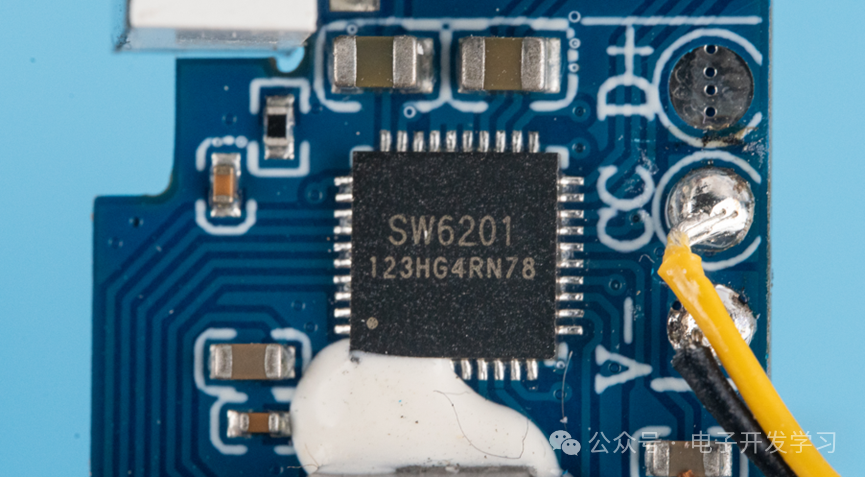

使用了一颗智融的SW6201，这是一颗支持PD的多协议双向快充移动IC。最大5A，支持JEITA规范，输出功率最高18W，效率最高95%。输出的快充协议支持PPS/PD3.0/PD2.0/QC4+/QC4/QC3.0/QC2.0/AFC/FCP/SFCP等等。输入的快充协议支持PD3.0/PD2.0/AFC/FCP等等。还内置了电量计和188显示驱动以及3-5个驱动。根据以上参数来看，这是专门为充电宝方案设计的IC。

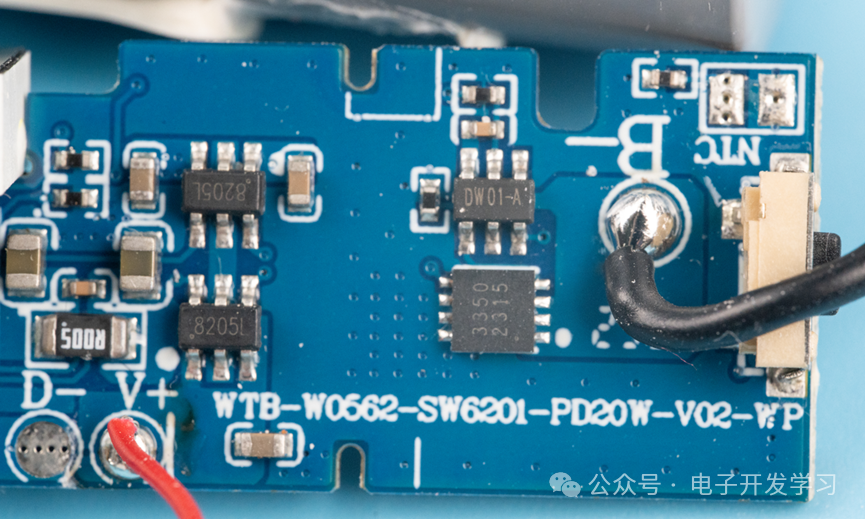

这是锂电池保护相关电路，采用了DW01和两颗8205MOS。

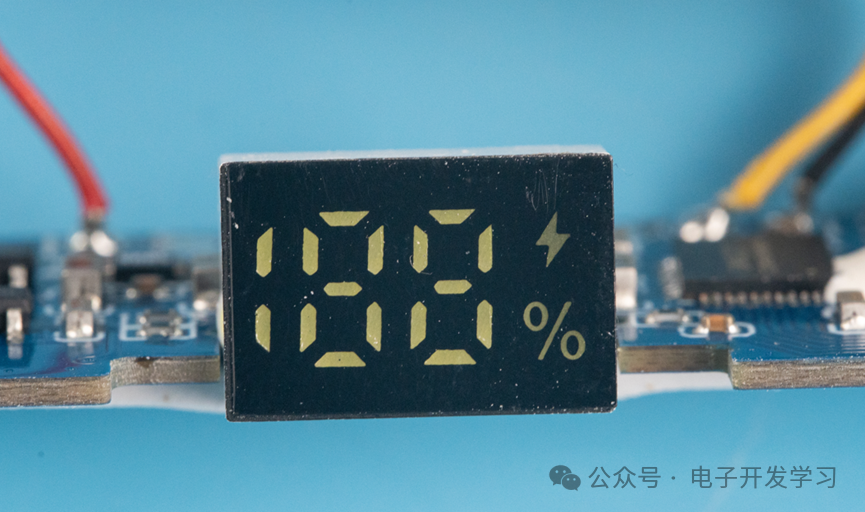

188管，除了显示电量百分比，还可以显示充电状态和%符号。这个数码管立焊在板子边缘。

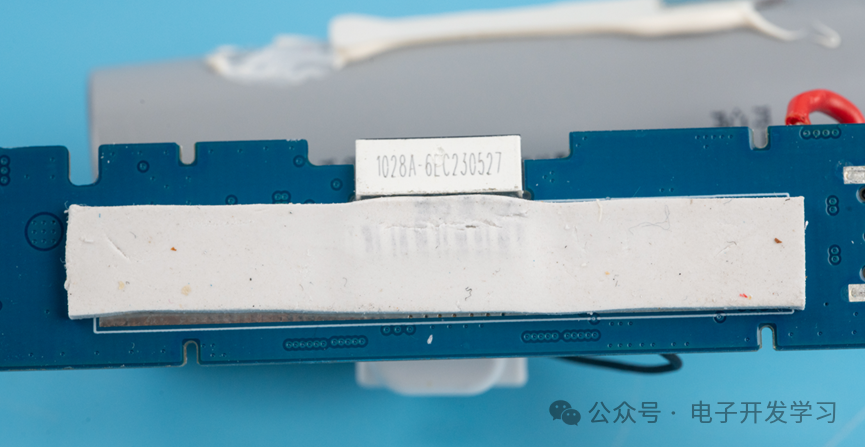

电路板背面没有器件，局部地区做了开窗漏铜，上面贴了散热硅脂片。
按最初拆解开这个图看，通过散热硅脂片连接电芯和电路板背面裸铜，理论上做到这一步，只需要在板子上放一个NTC然后连接到芯片的14脚就可以实时检测电池、电路板温度。但是实际上我却没找到这个NTC。

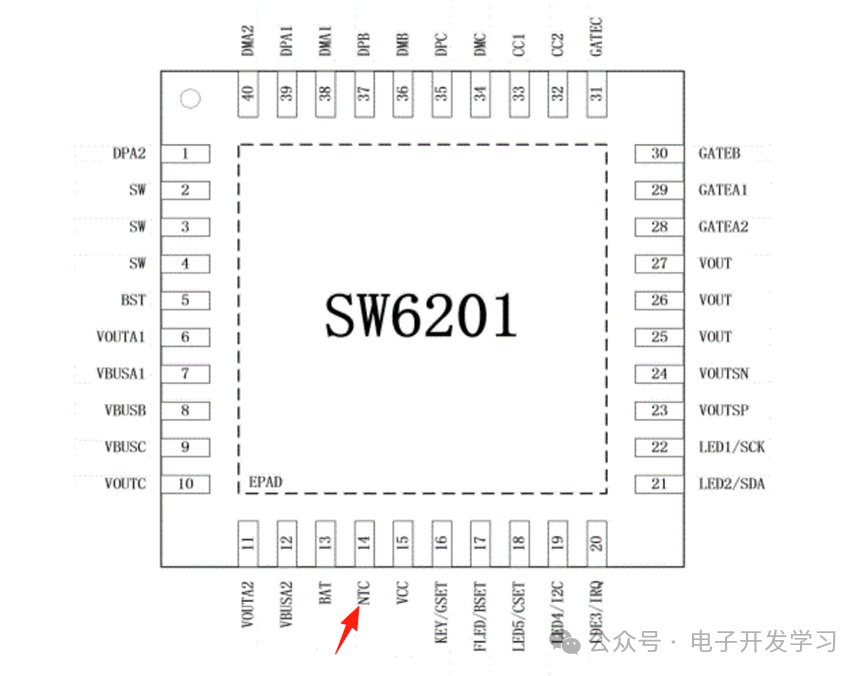

SW6201的n14为NTC引脚。

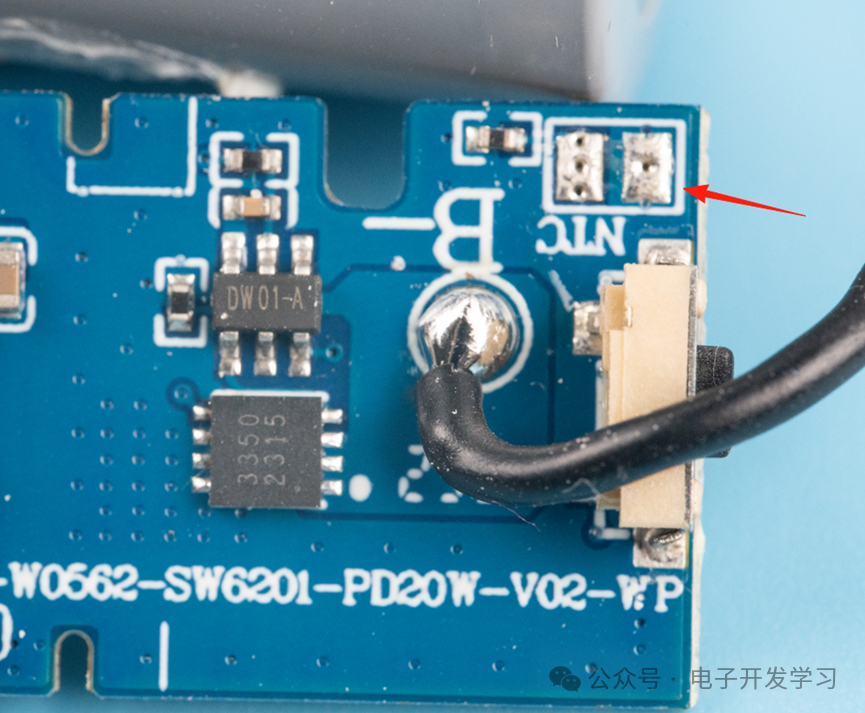

仔细看了电路板，应该是这个位置贴NTC的，但是实际上空贴了。
整体来说这个充电宝做工用料还可以，如果把NTC焊接上去，这个小小的充电宝几乎就完美了。
